Внимание проектантов и монтажников!
Упрощенный расчет числа громкоговорителей в системах оповещения смотреть в
"СП 133.13330.2012 Приложение А (справочное)"

Назначение.

Комплексная система оповещения о пожаре, приёме и трансляции сигналов и речевой информации от Единой Государственной Системы предупреждения чрезвычайных ситуаций (РСЧС) "БЛЮЗ" (РСЧС) - ППУ многокомпонентный.

Данная система предназначена для своевременной (оперативной) передачи звуковой и речевой информации о возникновении пожара, порядке эвакуации и других действиях, направленных на обеспечение безопасности людей при возникновении пожара, а так же для приема сигналов и речевой информации от Единой Государственной Системы предупреждения чрезвычайных ситуаций (РСЧС) и ее трансляцией на объекте и прилегающей территории, как в автоматическом режиме, так и в режиме передачи сообщений с центра управления сооружением. Организация автономной системы оповещения объекта и прилегающей территории любого предназначения.

Область применения, экономическая выгода.

Выход на рынок систем безопасности России комплексной системы оповещения "БЛЮЗ" (РСЧС) - ППУ многокомпонентный существенно расширяет круг потенциальных заказчиков систем оповещения, так как она позволяет осуществлять оповещение объекта о пожаре, оповещение объекта и прилегающей территории по линии ГО и ЧС в автоматическом режиме от аппаратуры П 166 ВАУ, а так же, где это невозможно по ряду технических или экономических причин, организовывать ретрансляцию сигналов и речевой информации на объект и прилегающую территорию, передаваемых радиовещательными станциями, телевидением, радиотрансляционной сетью (городской, поселковой, объектовой), операторами телефонной мобильной связи, а так же операторами проводной телефонной связи (АТС любого уровня: городского, поселкового, объектового).

Широкое применение предложенной комплексной системы оповещения позволит в кратчайшие сроки, при минимальных финансовых затратах (установка на объекте одной комплексной системы оповещения вместо двух раздельных о пожаре и ГО и ЧС) снизить затраты минимум в два раза.

Учитывая универсальность данной комплексной системы оповещения, ее возможность при необходимости работать в автономном режиме, техническую надежность (вероятность эффективного срабатывания 99%), низкую стоимость и возможность повсеместного применения делает ее социально значимой.

Одним из основных способов расширения зоны охвата населения транслируемой информацией через уличные громкоговорители является предложенная нами функция малого локального оповещения объекта.

На сегодняшний день сеть оповещения населения через уличные громкоговорители и сирены развита слабо, зоны охвата (слышимости) в основном проходят по центральным улицам и не захватывают внутреннее межквартальное пространство. Установка уличных громкоговорителей на фасадах зданий, оборудованных предложенной нам комплексной системой оповещения с ее алгоритмом работы, позволит повысить зону охвата населения до 80-90 %.

Функция ретрансляции сигналов и речевых сообщений от различных источников трансляции (проводных, эфирных) позволяет информировать населения по линии ГО и ЧС практически на любом объекте и прилегающей территории в любом населенном пункте в независимости от места его расположения. (Упрощенно это звучит так: "Включи "БЛЮЗ" в розетку радиотрансляционной сети и получишь на объекте централизованную систему оповещения населения ГО и ЧС").

Краткое техническое описание.

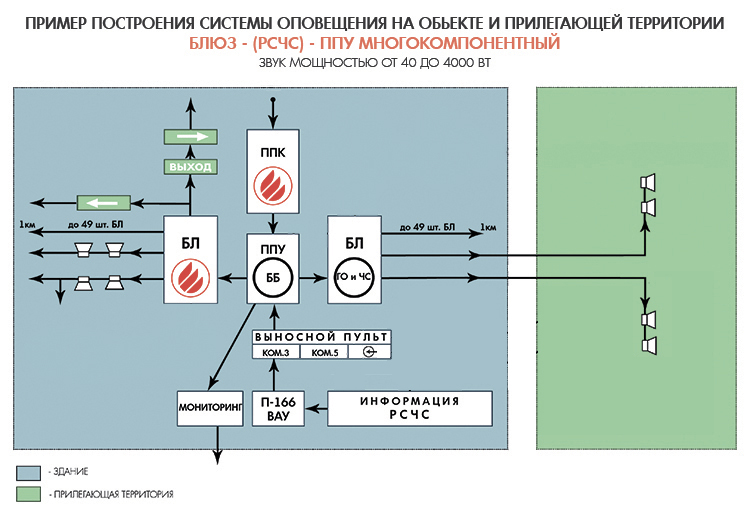

• Состав системы: блок базовый (ББ), блок линейный (БЛ), выносной пульт (ВП), оповещатели речевые (РОП), рупорные громкоговорители (30В), световые оповещатели-табло (КОП-25).
• Конфигурация системы строится по модульному принципу в зависимости от предназначения системы и категории объекта на котором она устанавливается.
  Один блок базовый (ББ) на всю систему и до пятидесяти линейных блоков (БЛ) в каждом из двух направлениях: оповещение о пожаре и оповещение ГО и ЧС внутри здания(й) и малое локальное оповещение. Удаленностью последнего блока (БЛ) каждого направления до 1 км.
• Общая звуковая мощность системы до 4000 ват (от 20 до 2000 ват в каждом направлении).
• Одно или два текстовых сообщения пожарного оповещения (дежурный персонал, общее) текст по заказу может быть продублирован на английском языке.
• Автоматическая зонность оповещения от адресного ППК и ручная до восьми зон общего оповещения, плюс зона дежурного персонала.
• Встроенный в (ББ) микрофон первого приоритета пожарного оповещения.
• Встроенная система резервного питания, с системой автоматического обслуживания и контроля аккумуляторной батареи (АБ).
• В базовый блок (ББ) ак/бат 12В 2Ач - 1 шт, в каждый линейный блок (БЛ) ак/бат 12В 7Ач - 1 шт.
• Защита от переполюсовки аккумуляторной батареи.
• Напряжение питания ББ и БЛ промышленное однофазное 220 В 50Гц подводится к каждому блоку, питание ВП от блока базового (ББ).
• Постоянный выход 12В 120мА в каждом линейном блоке (БЛ) для подключения постоянно горящих световых табло.
• Автоматический контроль всех линий связи (обрыв, короткое замыкание).
• Автоматический контроль работоспособности речевых и световых оповещателей.
• Передача сигнала <неисправность> во внешние цепи в автоматическом режиме.
• Полуавтоматический контроль работоспособности системы оповещения здания: проверяется сохранность текстовых сообщений, работоспособность внутреннего динамика (ББ), работоспособность звуковых усилителей пожарного оповещения (БЛ), работоспособность речевых оповещателей (РОП) в режиме реального времени (звуковой сигнал "метроном").
• Полуавтоматический контроль работоспособности малого локального оповещения.
• Монтаж соединительных линий речевых и световых оповещателей выполняется по свободной двухпроводной технологии, в том числе и с ответвлениями.
• Настройка линий речевых и световых оповещателей в зависимости от установленного количества, производится в полуавтоматическом режиме.
• Выносной пульт (ВП) - позволяет: принимать сигналы (команда-3) и речевую информацию (команда-5) от аппаратуры П-166 ВАУ подключенную к Единой Государственной Системе предупреждения чрезвычайных ситуаций (РСЧС) с последующей трансляцией ее на объекте прилегающей территории в автоматическом режиме (на территорию всегда, на объекте вторым приоритетом после оповещения "пожар"). Ретрансляцию сигналов и речевой информации, передаваемой радиовещательными станциями, телевизионными каналами, радиотрансляционной сетью (городской, поселковой, объектовой), операторами телефонной мобильной и проводной связи, по радиоканалу и прямой проводной линии с центра управления сооружением по одному из выбранных на пульте источников. Организовать автономную систему оповещения объекта и прилегающей территории со всеми выше перечисленными функциями плюс трансляцию специальных текстов, записанных на внешнем звуковом носителе, а также прямую передачу команд и речевых сообщений со встроенного микрофона пульта.

Пульт (ВП) имеет встроенную управляемую сирену ГО "Внимание всем!"
Данная система совместима с любыми ППК имеющими "сухой контакт", с любыми речевыми оповещателями 30В после установки дополнительного резистора и конденсатора (проконсультируйтесь с техническим специалистом ООО "Системсервис").
