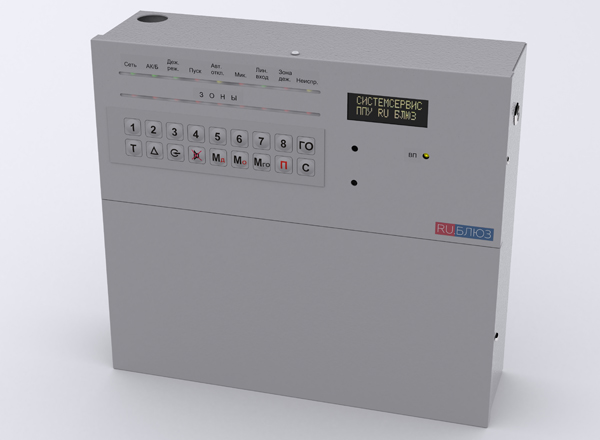

  • Блок базовый (ББ)


ОБЩИЕ СВЕДЕНИЯ

Блок базовый (ББ) является основным компонентом прибора управления пожарного "RU БЛЮЗ" (ППУ "RU БЛЮЗ") и предназначен для приема внешних сигналов (команд) от технических средств, формирующих стартовый сигнал запуска ППУ, в том числе от ППКП систем противопожарной защиты, а также автоматизированных систем оповещения ГО и ЧС, для управления в автоматическом и ручном режимах блоками линейными (БЛ) и оповещателями пожарными речевыми и световыми, для трансляции текстовых команд и сообщений в автоматическом и в ручном режимах, а также для прямой трансляции сообщений и управляющих команд через встроенный микрофон по направлениям: <Дежурный персонал>, <Общее>, <ГО-улица>.


ББ осуществляет:

- прием и обработку поступающих внешних и внутренних сигналов и команд, речевых сообщений с последующей ретрансляцией по заданному алгоритму на речевые и световые оповещатели через БЛ;
- автоматический контроль всех линий связи (ПКПП, ЭДУ, БЛ, оповещатели);
- мониторинг режимов работы ППУ "RU БЛЮЗ" с выдачей информации во внешние цепи;
- постоянное автоматическое тестирование работоспособности всех модулей и компонентов, входящих в состав ППУ "RU БЛЮЗ", с выдачей световой индикации и звуковой сигнализации о режимах работы, а также текстовой информации на СОТИ с указанием места и характера неисправности.

В качестве резервного источника питания в ББ применяется аккумуляторная батарея 12В 7А/час 1 шт.


ББ универсален для построения систем оповещения и управления эвакуацией (СОУЭ) любого типа по СП 3.13130.


Условное обозначение изделия:

Блок базовый ББ ППУ "RU БЛЮЗ" ТУ 4371-006-50856982-2014


Основные технические характеристики ББ:

Напряжение питания от основного источника питания (промышленная сеть переменного тока), В. 220+10%-15%
Номинальное напряжение питания от резервного источника питания (аккумуляторная батарея), В. 12,6+10%-15%
Средний потребляемый ток в дежурном режиме с ЭДУ ВП, не более, мА.
сеть
АКБ

200
220
Средний потребляемый ток в режиме "Пуск" с ЭДУ ВП, не более, мА.
сеть
АКБ

250
270
Рабочие условия применения по климатическим воздействиям:
температура, °С
относительная влажность, %

от 0 до 40
93 при 40°С
Рабочие условия применения при воздействии синусоидальной вибрации:
частота, Гц
амплитуда смещения, мм

10-55
0,35
Время работы при отсутствии основного питания:
в дежурном режиме, ч, не менее
 + в режиме "Пуск", ч, не менее

24
2
Общее количество зон 10
Зоны общего оповещения 1 - 8 8
Зона "Дежурный персонал" (зона 9) 1
Зона ГО "Улица" (зона 0) 1
Максимальное количество БЛ в зоне, шт. 10
Степень защиты оболочкой IP41
Габаритные размеры, мм, не более 260x240x75
Масса, кг, не более 3,5


Функциональные особенности ББ.

ББ позволяет:
- контролировать исправность (наличие) подключенных к БЛ световых и речевых оповещателей с точностью до единицы;
- свободно присваивать номера БЛ с последующим формированием зон оповещения вне зависимости от места расположения БЛ, а также менять конфигурацию зон и адресов в процессе эксплуатации СОУЭ без монтажных работ;
- принимать команды 3, 5 от централизованной автоматической системы оповещения населения ГО и ЧС с последующей ретрансляцией сигналов (в том числе, сирены ГО), текстов и речевых сообщений на объект (с соблюдением приоритета <Пожар>) и улицу приоритет <Всегда>;
- транслировать информационные сообщения, а так же информацию и тексты ГО и ЧС со звукового носителя через линейный вход в трех вариантах: общее, зоны на объекте, зона ГО <Улица>;
- выбрать время задержки общего оповещения 0,5 мин., 1 мин., 3 мин., 5 мин.;
- выбрать язык встроенного текстового сообщения: 1) русский, 2) русский и английский;
- имеет возможность подключения одного ЭДУ (ВП) (выносной пульт) для удаленного управления блоком базовым (ББ). ЭДУ (ВП) имеет второй приоритет по отношению к ББ и дублирует все органы управления и индикации базового блока ББ.;
- построить автономную систему оповещения объекта любого предназначения, в т.ч локальной.
